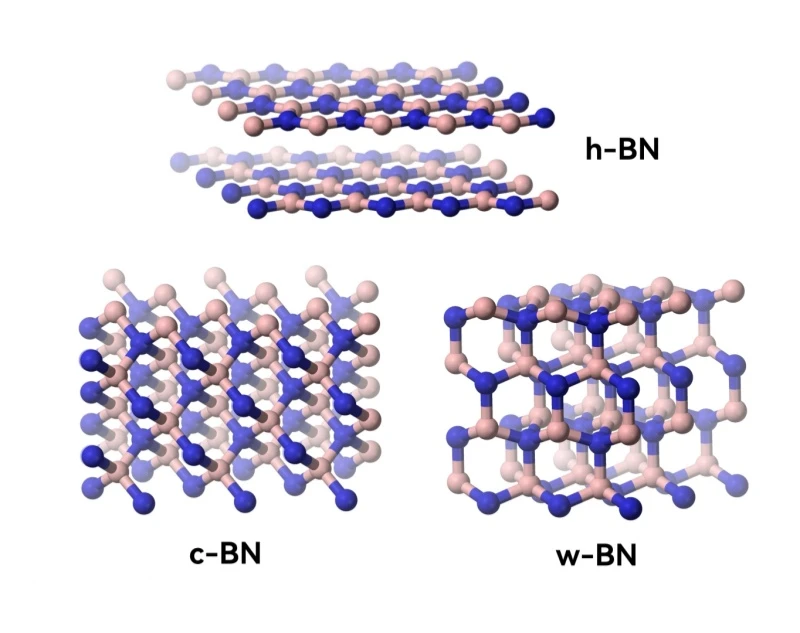

Hexagonální nitrid boru (h-BN), známý také jako bílý grafit, je vrstevnatý keramický materiál s vynikající tepelnou stabilitou, chemickou inertností, mazivostí a izolačními vlastnostmi. Je široce používán v elektronických zařízeních, kompozitních materiálech, mazivech a aplikacích pro tepelný management. V mnoha špičkových aplikacích – jako jsou nanokompozitní materiály nebo vysoce výkonné povlaky – je však nutné h-BN rozemlít na submikronovou úroveň (velikost částic <1 μm), aby se zvýšil jeho specifický povrch a zlepšila dispergovatelnost.
Tradiční metody drcení, jako je kulové mletí nebo kladivové mletí, se často potýkají s kontrolou distribuce velikosti částic, což vede k nerovnoměrným produktům nebo silné kontaminaci.
Vzduchový třídič je efektivní zařízení pro ultrajemné mletí, které integruje mechanické nárazové drcení s dynamickým vzduchovým tříděním. Umožňuje přesné řízení velikosti částic a je vhodný zejména pro relativně měkké materiály, jako je h-BN (tvrdost podle Mohse ≈1–2). Optimalizací parametrů může vzduchový třídič snížit velikost vstupního materiálu h-BN na D97 < 10 μm a dokonce se přiblížit submikronovému rozsahu (D50 ≈ 0,5–1 μm). Tento článek podrobně popisuje princip, provozní kroky, klíčové parametry a opatření pro dosažení submikronového ultrajemného drcení hexagonálního nitridu boru pomocí třídiče.
Princip fungování Vzduchový třídič Mill
Jádrem třídicího mlýna je jeho integrovaný systém mletí a třídění. Vezměme si jako příklad typický ACM, jeho hlavní komponenty zahrnují vstupní otvor, mlecí komoru, rotor (vybavený kladivy nebo kolíky), třídicí kolo a ventilátor. Pracovní proces je následující:
Podávání a počáteční mletí:
Vstupní surovina h-BN (obvykle vločky nebo prášek o velikosti mikronů) vstupuje do mlecí komory šnekovým podavačem. Vysokorychlostní rotující rotor (otáčky dosahující několika tisíc otáček za minutu) generuje mechanické nárazy a smykové síly, které při srážce drtí částice. Současně vysokorychlostní proud vzduchu (obvykle vzduchu nebo inertního plynu) unáší částice a vytváří turbulenci, která dále urychluje drcení.
Klasifikace vzduchu:
Mleté částice jsou proudem vzduchu unášeny do zóny třídicího kola. Nezávisle poháněné třídicí kolo se otáčí vysokou rychlostí a vytváří odstředivou sílu. Jemné částice (submikronové velikosti) procházejí třídicím kolem s proudem vzduchu a vstupují do sběrného systému, zatímco hrubé částice jsou vrženy zpět do mlecí komory k dalšímu zmenšení velikosti. Tato uzavřená recirkulace zajišťuje úzké rozložení velikosti částic a zabraňuje jak nadměrnému, tak i nedostatečnému mletí.
Kolekce produktů:
Jemný prášek se shromažďuje pomocí cyklonového odlučovače nebo pytlového filtru, zatímco odpadní plyn je odváděn ventilátorem. Celý proces probíhá při pokojové nebo nízké teplotě, takže je vhodný pro materiály citlivé na teplo, jako je h-BN.
Ve srovnání s tryskovými mlýny spotřebovávají třídicí mlýny o 30–50% méně energie a jsou vhodnější pro střední až velkovýrobu. Vrstevnatá struktura h-BN usnadňuje exfoliaci, ale také má tendenci generovat elektrostatickou aglomeraci. V tomto ohledu je obzvláště účinná disperze s pomocí vzduchu v třídicích mlýnech.
Kroky k dosažení submikronové úrovně Ultrajemné drcení z Šestihranný nitrid boru
Následuje praktický operační postup pro mletí h-BN pomocí vzduchového třídiče. Předpokládejme použití laboratorního nebo průmyslového zařízení a vysoce čistého (>99%) prášku h-BN s počáteční velikostí částic 10–50 μm.
Příprava surovin
Vyberte vysoce čistý h-BN, abyste zabránili kontaminaci nečistotami (např. kovovými ionty).
Předúprava: sušení (pec při 105 °C po dobu 2–4 hodin) a prosévání (přes oka 100 mesh pro odstranění velkých aglomerátů).
Pokud je h-BN hygroskopický, skladujte jej v inertní atmosféře (např. dusíku).
Nastavení zařízení
Nainstalujte otěruvzdorné vložky (keramické nebo polyuretanové) pro zmírnění oděru v důsledku mazací povahy h-BN.
Vyberte typ rotoru: pro h-BN se doporučují rotory s kolíkovým povrchem pro zlepšení smykové exfoliace.
Konfigurace plynového systému: použijte suchý stlačený vzduch nebo dusík; regulujte průtok na 2000–5000 cfm, aby se zabránilo oxidaci.
Optimalizace parametrů
Otáčky rotoru: začněte na 5000–8000 ot/min; postupně zvyšujte podle cílové jemnosti. Vyšší otáčky upřednostňují submikronové velikosti, ale sledujte teplotu (h-BN je tepelně odolný, ale nadměrné teplo může změnit strukturu).
Otáčky třídicího kola: nezávisle nastavitelné, typicky 3000–6000 ot/min. Nižší otáčky umožňují průchod většího množství jemných částic (dosažení D50 < 1 μm); vyšší otáčky zužují velikost horního řezu a zabraňují nadměrné produkci nanojemných částic.
Rychlost posuvu: 0,5–2 kg/h (laboratorní měřítko), aby se zabránilo přetížení a ucpání.
Poměr plynu a pevné látky: 10:1 až 20:1 pro zajištění dobré disperze částic.
Cílová velikost částic: monitorovat laserovou difrakcí; nastavit na D97 < 5 μm a D50 ≈ 0,5–1 μm (submikronová úroveň).
Broušení
Spusťte ventilátor a kolo třídiče; předehřejte zařízení po dobu 5–10 minut.
Pomalu zavádějte vstupní surovinu h-BN za současného sledování tlaku a teploty (udržujte pod 80 °C).
Nechte běžet 1–2 hodiny a pravidelně odebírejte vzorky pro kontrolu distribuce velikosti částic. Pokud je distribuce široká, prodlužte dobu recirkulace.
Následné zpracování
Sebraný prášek vysušte ve vakuu nebo při nízké teplotě.
Pro další exfoliaci nebo lepší disperzi použijte ultrazvukové ošetření nebo modifikaci povrchu (např. spojovací činidla pro zabránění opětovné aglomeraci).
Při použití výše uvedeného postupu může výtěžnost při jednom průchodu překročit 80%. Průtok závisí na velikosti zařízení (1–10 kg/h pro laboratorní jednotky, stovky kg/h pro průmyslové jednotky).
Klíčové parametry a návrhy na optimalizaci
- Kontrola velikosti částicExfoliační chování h-BN usnadňuje jemné mletí, ale slabé mezivrstvé síly často vedou k destičkové, nikoli sférické morfologii. Optimalizací rychlosti třídicího kola lze dosáhnout úzkého rozdělení (SPAN < 1,5).
- Spotřeba energie a účinnostTřídicí mlýny obvykle spotřebovávají 200–500 kWh/t, což je výrazně méně než kulové mlýny (>1000 kWh/t). Použití nízkoteplotního proudění plynu může zlepšit účinnost o 15–20%.
- Ovlivňující faktoryVlhkost vstupního materiálu >1% způsobuje aglomeraci; tvrdé nečistoty musí být předem odstraněny. Experimenty ukazují, že každé zvýšení otáček rotoru o 1000 ot/min může snížit průměrnou velikost částic o 20–30%.
- Submikronové výzvyStandardní třídicí mlýny spolehlivě dosahují jemnosti 5–10 μm. Pro konzistentní dosažení <1 μm zvažte vylepšené modely (např. Mikro e-ACM) nebo pomocné chladicí systémy.
Bezpečnostní opatření a potenciální problémy
- BezpečnostSubmikronový h-BN je vysoce prašný – používejte vhodné osobní ochranné prostředky. Používejte inertní plyn, abyste zabránili nebezpečí oxidace nebo výbuchu.
- Údržba zařízeníPřestože mazací schopnost h-BN snižuje opotřebení, pravidelně kontrolujte vložky a třídicí kolo. Čistěte suchým kartáčem nebo stlačeným vzduchem; vyhněte se mytí vodou.
- Environmentální aspektyZajistěte řádné větrání a filtraci, aby byly splněny předpisy týkající se prachu a hluku.
- Kontrola kvalityPoužijte SEM k pozorování morfologie a XRD k potvrzení, že krystalová struktura zůstává nezměněna. Submikronový h-BN má tendenci k opětovnému shlukování; během skladování přidejte protispékavé látky.
- OmezeníPro skutečné nanoskopické velikosti (<100 nm) nemusí být klasifikační mlýny dostatečné – zvažte místo toho tryskové mletí nebo kombinované kulové mletí.
Závěr
Použití třídicího mlýna k dosažení submikronové ultrajemné pulverizace hexagonálního nitridu boru je efektivní a přesná metoda, která zlepšuje uniformitu a čistotu prášku a zároveň snižuje výrobní náklady. S pokrokem v technologii zařízení – jako je integrované PLC řízení a monitorování v reálném čase – budou třídicí mlýny hrát stále důležitější roli při zpracování h-BN. V praktických aplikacích se doporučuje provádět malé pokusy za účelem optimalizace parametrů podle specifických požadavků na surovinu a cílový produkt. V budoucnu se očekává, že třídicí mlýny v kombinaci s optimalizačními algoritmy založenými na umělé inteligenci dále podpoří aplikaci h-BN v high-tech oblastech.
