पाउडर इंजीनियरिंग में, नई ऊर्जा सामग्री (जैसे लिथियम बैटरी कैथोड और एनोड), फार्मास्युटिकल एपीआई, इलेक्ट्रॉनिक सिरेमिक, फाइन केमिकल्स और उच्च-स्तरीय पिगमेंट में, प्रयोगशाला स्तर पर सटीक वर्गीकरण के साथ अति-सूक्ष्म पिसाई, उत्पाद के प्रदर्शन को निर्धारित करने वाला एक महत्वपूर्ण कारक बन गया है। पारंपरिक यांत्रिक पिसाई विधियाँ (जैसे प्लेनेटरी बॉल मिल या वाइब्रेटरी मिल) कम लागत वाली होती हैं, लेकिन इनमें उच्च तापमान वृद्धि, संदूषण का खतरा और कणों के आकार का व्यापक वितरण जैसी समस्याएं होती हैं। स्टैंडअलोन जेट मिलिंग कम तापमान पर, मीडिया-मुक्त प्रसंस्करण प्रदान करती है, लेकिन अक्सर D97 ≤ 2–5 μm और SPAN ≤ 1.5–2.0 जैसी कठिन आवश्यकताओं के लिए पर्याप्त वर्गीकरण सटीकता का अभाव होता है। उच्च प्रदर्शन वाली प्रयोगशाला वायु वर्गीकरण मिलें (एयर क्लासिफायर मिल, जिसे संक्षेप में एसीएम या लैब-स्केल एयर क्लासिफाइंग मिल कहा जाता है) में यांत्रिक प्रभाव/घर्षण पिसाई को अंतर्निर्मित गतिशील टरबाइन वायु वर्गीकरण के साथ एकीकृत किया जाता है, जिससे "एक फीड, एक योग्य तैयार उत्पाद" की क्लोज्ड-लूप प्रक्रिया संभव हो पाती है। यह बढ़ती संख्या में अनुसंधान एवं विकास प्रयोगशालाओं और पायलट-स्केल प्लेटफार्मों के लिए पसंदीदा समाधान बन गया है।
यह लेख प्रयोगशाला उपयोग के लिए सही उच्च-प्रदर्शन वाले एयर क्लासिफायर मिल के चयन के लिए एक व्यवस्थित मार्गदर्शिका प्रदान करता है, जिसमें सिद्धांत विश्लेषण, मुख्य चयन मानदंड, मुख्यधारा के एकीकृत मॉडलों की तुलना और व्यावहारिक खरीद संबंधी कमियों को शामिल किया गया है।
प्रयोगशालाएं "अल्ट्रा-फाइन ग्राइंडिंग + एयर क्लासिफिकेशन" के एकीकृत समाधान को क्यों पसंद करती हैं?
प्रयोगशाला का वातावरण औद्योगिक उत्पादन से मौलिक रूप से भिन्न होता है, जिसमें प्रमुख कमियां निम्नलिखित हैं:
- अत्यंत कम उत्पादन क्षमता: आमतौर पर 0.1–5 किलोग्राम/घंटा, कुछ मामलों में प्रति बैच दसियों ग्राम जितनी कम मात्रा की आवश्यकता होती है;
- अत्यधिक सूक्ष्मता संबंधी सख्त आवश्यकताएं: डी50 अधिकतर 1-8 μm, डी97 अक्सर ≤ 2-5 μm, या यहां तक कि उप-माइक्रोन;
- सामग्री संवेदनशीलता: ऊष्मा-संवेदनशील (जैसे, पॉलिमर, दवाएं), आसानी से ऑक्सीकृत होने वाली (जैसे, धातु पाउडर, सिलिकॉन-कार्बन एनोड), उच्च-शुद्धता (इलेक्ट्रॉनिक्स-ग्रेड), विस्फोट-रोधी (अवशिष्ट ज्वलनशील विलायक वाले पाउडर);
- बार-बार सामग्री परिवर्तन: क्रॉस-संदूषण के लिए शून्य सहनशीलता, सफाई का समय आदर्श रूप से 30 मिनट से कम;
- प्रक्रिया की पुनरावृत्ति क्षमता: पैरामीटर (रोटर गति, वायु प्रवाह, फ़ीड दर) सटीक रूप से समायोज्य, संग्रहणीय और अनुरेखणीय होने चाहिए;
- स्थान और शोर: क्षेत्रफल ≤ 1.5–2.5 वर्ग मीटर, शोर <75 डीबी बेहतर रहेगा।
परंपरागत उपकरण इन मांगों को संतुलित करने में संघर्ष करते हैं। एयर क्लासिफायर मिल्स कम तापमान (तापमान वृद्धि आमतौर पर <15–35°C), संकीर्ण वितरण (उत्कृष्ट SPAN मान) और उच्च स्वच्छता (वैकल्पिक सिरेमिक/PTFE लाइनिंग) के बीच संतुलन स्थापित करते हैं। यांत्रिक रोटर प्रभाव + स्वतंत्र परिवर्तनीय-आवृत्ति टरबाइन वर्गीकरणइसी वजह से ये आज प्रयोगशालाओं में सबसे मुख्यधारा के एकीकृत अति सूक्ष्म पीसने और वर्गीकरण समाधान बन गए हैं।
मुख्य कार्य सिद्धांत का अवलोकन

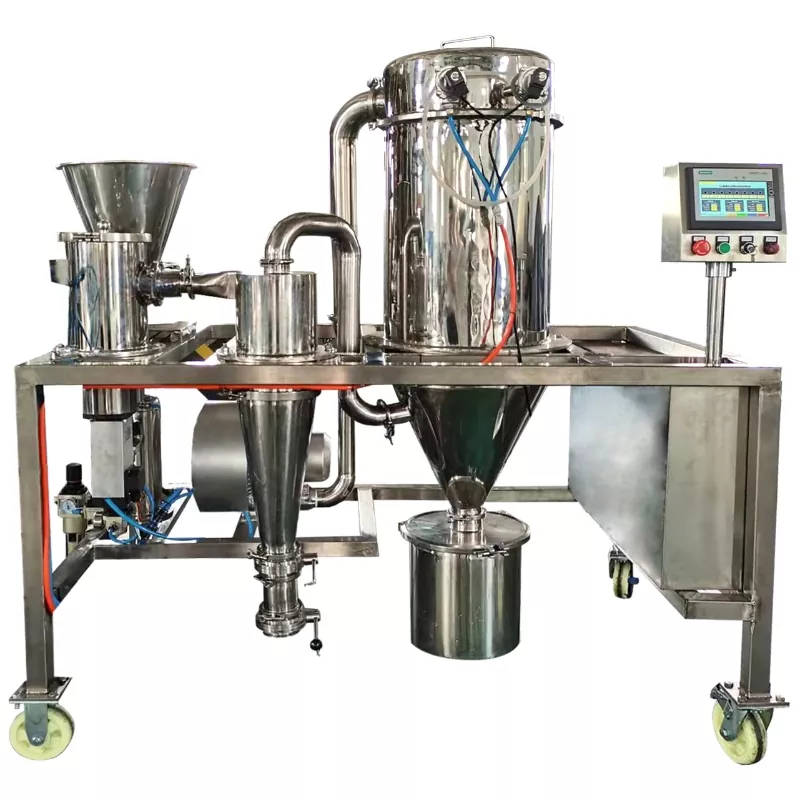

उच्च-प्रदर्शन प्रयोगशाला एसीएम के विशिष्ट अनुप्रयोग एक ऊर्ध्वाधर/क्षैतिज रोटर प्रभाव + अंतर्निर्मित गतिशील टरबाइन वर्गीकरण संरचना:
- पीसने का क्षेत्रसामग्री स्क्रू फीडर या वाइब्रेटरी फीडर के माध्यम से ग्राइंडिंग चैंबर में प्रवेश करती है। एक उच्च गति से घूमने वाला इम्पैक्ट रोटर (हथौड़े/ब्लेड/दांतेदार डिस्क) सामग्री पर मजबूत यांत्रिक प्रभाव, कतरन और कणों के बीच टकराव उत्पन्न करता है, जबकि ऊपर की ओर बहने वाली वायु प्रवाह कुशल आकार घटाने के लिए द्रवीकरण और परिवहन में सहायता करती है।
- वर्गीकरण क्षेत्रवायु प्रवाह के साथ जमीन के कण ऊपर उठकर टरबाइन के ऊपरी वर्गीकरण क्षेत्र में प्रवेश करते हैं। उच्च गति से घूमने वाला क्लासिफायर व्हील एक मजबूत अपकेंद्री बल क्षेत्र उत्पन्न करता है।
- बारीक कण (वायु प्रवाह के घर्षण से प्रभावित) क्लासिफायर ब्लेड के बीच के अंतराल से गुजरते हैं और स्वच्छ हवा द्वारा साइक्लोन + बैग संग्रह तक ले जाए जाते हैं;
- मोटे कण (अपकेंद्रीय बल के कारण) बाहरी दीवार पर जा गिरते हैं और आगे की प्रक्रिया के लिए पीसने वाले क्षेत्र में वापस आ जाते हैं।
- समायोजन तंत्रअंतिम कण आकार का निर्धारण सहयोगात्मक रूप से किया जाता है। क्लासिफायर व्हील की गति (परिवर्तनीय आवृत्ति नियंत्रण, आमतौर पर 3000-12000 आरपीएम), सिस्टम वायु प्रवाह, और फीड दरजिससे D97 को दसियों माइक्रोन से लेकर 2 माइक्रोन तक समायोजित किया जा सकता है।
एकीकरण के लाभ: पीसने और वर्गीकरण की प्रक्रिया एक ही मशीन के भीतर होती है, जिससे संदूषण, जमाव और बाहरी परिवहन से होने वाली ऊर्जा हानि से बचा जा सकता है; उच्च वर्गीकरण दक्षता (80%–92%) और कण आकार का अधिक सटीक वितरण।
मुख्य चयन मानदंड और प्राथमिकता क्रम (2026 संदर्भ)
| चयन आयाम | प्रमुख संकेतक और अनुशंसित प्रयोगशाला मान | महत्व रैंकिंग | प्रमुख निरीक्षण बिंदु और चेतावनी संकेत |
|---|---|---|---|
| सूक्ष्मता और वितरण | D97 स्थिर रूप से ≤2–5 μm, SPAN ≤1.5–1.8 | ★★★★★ | समान सामग्रियों के लिए वास्तविक परीक्षण कण आकार वक्र (लेजर विवर्तन डेटा) की आवश्यकता है। |
| प्रवाह | 0.1–5 किलोग्राम/घंटा (मुख्यधारा), अति-लघु बैच वैकल्पिक 0.05–1 किलोग्राम/घंटा | ★★★★ | प्रयोग की वास्तविक आवृत्ति से मिलान करें; अनावश्यक बर्बादी करने वाले अत्यधिक बड़े मॉडल बनाने से बचें। |
| तापमान वृद्धि नियंत्रण | पीसने वाले कक्ष का तापमान <20–30°C तक बढ़ जाता है, वैकल्पिक रूप से कम तापमान वाला नाइट्रोजन/तरल नाइट्रोजन इंटरफ़ेस उपलब्ध है। | ★★★★★ | ऊष्मा संवेदनशील पदार्थों के लिए आवश्यक; 40°C से अधिक तापमान वृद्धि होने पर अयोग्य घोषित कर दिया जाता है |
| स्वच्छता एवं सामग्री | 316L/सिरेमिक/PTFE लाइनिंग, GMP/FDA स्तर, त्वरित-अलग करने योग्य, बिना किसी रुकावट वाला डिज़ाइन | ★★★★★ | इलेक्ट्रॉनिक्स/फार्मा उपकरणों में धातु का कोई संदूषण नहीं होना चाहिए; सफाई का समय 30 मिनट से कम होना चाहिए। |
| वर्गीकरण परिशुद्धता और समायोज्यता | क्लासिफायर व्हील की गति 0–12000 आरपीएम तक परिवर्तनीय है, ऑनलाइन समायोज्य d97 | ★★★★ | पीएलसी टचस्क्रीन और रेसिपी स्टोरेज को सपोर्ट करता है, पैरामीटर रिपीटेबिलिटी RSD <5% |
| पदचिह्न और एकीकरण | क्षेत्रफल ≤1.5–2.5 वर्ग मीटर, एकीकृत फीडर + साइक्लोन + बैग + साइलेंसर | ★★★ | आसान आवागमन और रखरखाव के लिए मॉड्यूलर डिज़ाइन |
| सुरक्षा एवं विस्फोट से बचाव | विस्फोट-रोधी मोटर/अक्रिय गैस सुरक्षा, ऑक्सीजन निगरानी, वैकल्पिक ATEX | ★★★★ | ज्वलनशील/धातु पाउडर के लिए अनिवार्य; ऑक्सीजन <5% नियंत्रणीय |
| ऊर्जा की खपत | कम इकाई उत्पाद बिजली/गैस खपत (कुशल इम्पेलर + नोजल डिजाइन को प्राथमिकता दें) | ★★★ | दीर्घकालिक लागत-संवेदनशील प्रयोगशालाओं के संचालन के लिए महत्वपूर्ण |
| परीक्षण एवं सेवा | निःशुल्क परीक्षण पिसाई, समान सामग्री के मामले, प्रक्रिया डेटाबेस समर्थन | ★★★★★ | परीक्षण सहायता के बिना अत्यधिक जोखिम। |
2026 अनुशंसित प्राथमिकता: सूक्ष्मता परिशुद्धता + तापमान/सफाई > परीक्षण सेवा और मामले > वर्गीकरण समायोजन क्षमता > उत्पादन क्षमता मिलान > ब्रांड और बिक्री पश्चात सेवा
मुख्यधारा के प्रयोगशाला उच्च-प्रदर्शन वायु वर्गीकरण चक्की मॉडलों की तुलना (2026 बाजार रुझान)

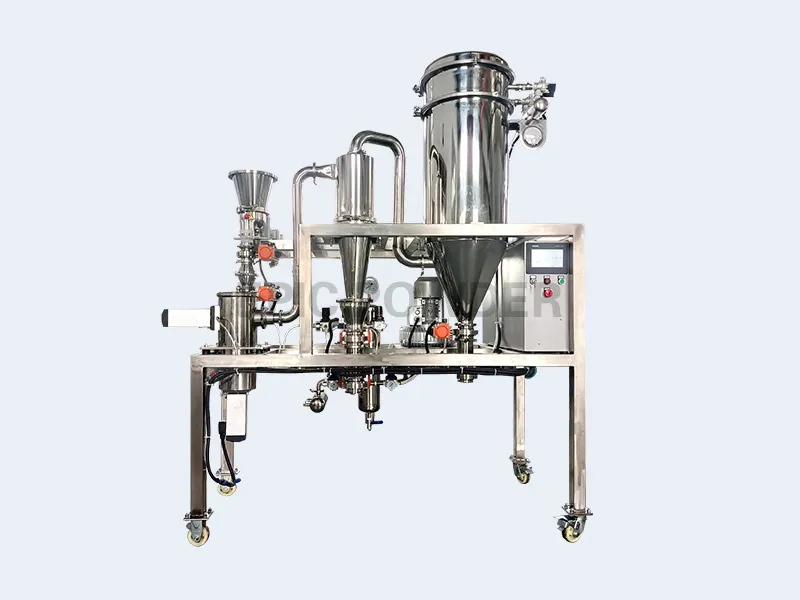

- क्लासिक वर्टिकल रोटर + अंतर्निर्मित टरबाइन वर्गीकरण (सबसे बहुमुखी)
- सूक्ष्मता सीमा: D97 3–25 μm (2 μm तक अनुकूलित)
- प्रतिनिधि उत्पाद: एपिक पाउडर एसीएम लैब सीरीज़, विभिन्न घरेलू "थ्री-इन-वन" मॉडल
- अनुप्रयोग: सामान्य रसायन, रंगद्रव्य, अधात्विक खनिज, खाद्य योजक आदि।
- उच्च परिशुद्धता/निम्न तापमान उन्नत प्रकार (नई ऊर्जा/फार्मा क्षेत्र के लिए प्राथमिकता)
- सूक्ष्मता: D97 ≤2–4 μm स्थिर, तापमान वृद्धि <15°C
- विशेषताएं: सिरेमिक/पीटीएफई लाइनिंग + नाइट्रोजन क्रायोजेनिक सिस्टम + ऑनलाइन कण आकार प्रतिक्रिया
- अनुप्रयोग: लिथियम टर्नरी/एलएफपी/सिलिकॉन-कार्बन एनोड, एपीआई दवाएं, इलेक्ट्रॉनिक पेस्ट
- अति-कॉम्पैक्ट/मॉड्यूलर प्रकार (बहुत कम मात्रा में उत्पादन और बार-बार बदलाव के लिए)
- प्रवाह क्षमता: 0.05–1 किलोग्राम/घंटा, क्षेत्रफल <1 वर्ग मीटर
- विशेषताएं: त्वरित-पृथक्करण संरचना, डिस्पोजेबल लाइनर डिज़ाइन, ग्लव बॉक्स के साथ आसान एकीकरण
- अनुप्रयोग: बहुमूल्य धातु पाउडर, नैनो-उत्प्रेरक, उच्च-मूल्य वाले छोटे बैच अनुसंधान एवं विकास
खरीदारी के दौरान बचने योग्य गलतियाँ और अंतिम सुझाव
सामान्य प्रमुख कमियां:
- वास्तविक सामग्री वितरण चौड़ाई और दोहराव की अनदेखी करते हुए, केवल विज्ञापित "D97=1 μm" पर ध्यान केंद्रित करना;
- सफाई की कठिनाई को नजरअंदाज करने के परिणामस्वरूप, अगले प्रयोग के लिए घंटों तक पुर्जे अलग करने पड़ते हैं;
- बिना निःशुल्क परीक्षण के पीसने वाले उपकरण का चयन करना, और खरीद के बाद असंगतता का पता चलना;
- क्लासिफायर व्हील की गति सीमा और स्थिरता की कीमत पर अत्यधिक लघुकरण प्राप्त करने का प्रयास;
- अक्रिय गैस सुरक्षा की अनदेखी करना, ज्वलनशील पाउडर के साथ सुरक्षा संबंधी खतरे पैदा करना।
2026 के लिए अंतिम सिफ़ारिशें: मुफ़्त छोटे-नमूने परीक्षण पीसने, व्यापक प्रयोगशाला मामलों और वैकल्पिक ऑनलाइन कण आकार निगरानी (जैसे, महाकाव्य पाउडर , इत्यादि)। खरीदने से पहले:
- पदार्थ के गुणधर्मों का विवरण दें (मोह्स कठोरता, घनत्व, गलनांक, नमी/वाष्पशील पदार्थ, ऑक्सीकरण/समूहीकरण में आसानी आदि);
- लक्ष्य D50/D97, थ्रूपुट और अक्रिय गैस की आवश्यकताओं को निर्दिष्ट करें;
- समान सामग्रियों के लिए वास्तविक परीक्षण कण आकार वितरण वक्र + तापमान वृद्धि डेटा + सफाई प्रदर्शन वीडियो का अनुरोध करें;
- त्वरित-असेंबलिंग और स्वच्छता का ऑन-साइट या वीडियो सत्यापन करें।
एक उच्च-प्रदर्शन वाली प्रयोगशाला एयर क्लासिफायर मिल न केवल लक्षित पाउडर की शीघ्र प्राप्ति को सक्षम बनाती है, बल्कि बाद में पायलट-स्केल विस्तार के लिए विश्वसनीय प्रक्रिया विंडो और पैरामीटर बेंचमार्क भी प्रदान करती है। सही उपकरण का चयन अनुसंधान एवं विकास चक्र को 30%–60% तक कम कर सकता है।
