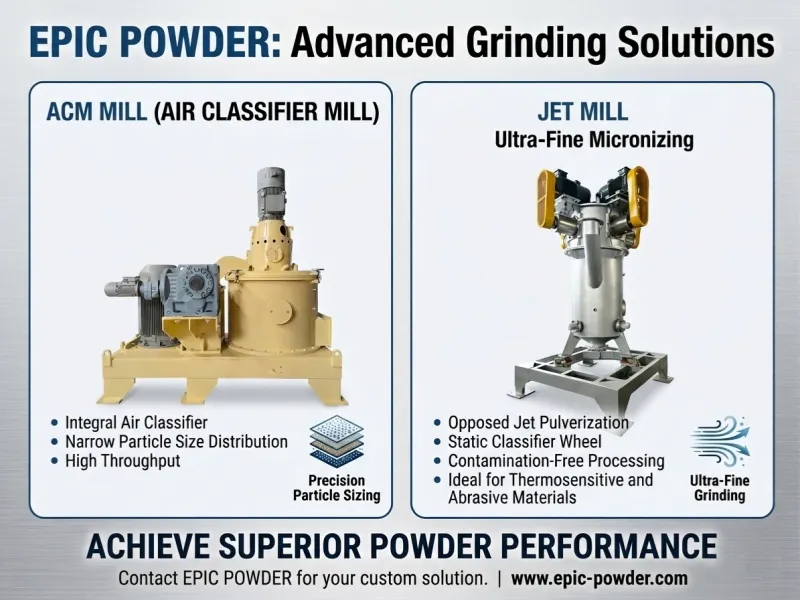

Nel campo della moderna lavorazione di polveri ultrafini, il mulino a classificazione d'aria ACM e il mulino a getto sono due dispositivi di macinazione di primaria importanza. Sebbene entrambi rientrino nella categoria delle tecnologie di macinazione ultrafine a secco, differiscono sostanzialmente in termini di principi di funzionamento, progettazione strutturale, caratteristiche prestazionali, consumo energetico, costi e scenari di applicazione.
Oggi, settori come quello chimico, farmaceutico, alimentare, dei nuovi materiali e dei minerali non metallici richiedono sempre più finezza, purezza e distribuzione granulometrica delle polveri. Comprendere le differenze fondamentali tra questi due tipi di apparecchiature può aiutare le aziende a effettuare scelte appropriate, migliorare l'efficienza produttiva e controllare i costi di produzione. Questo articolo confronterà i Mulino ACM e il Jet Mill in dettaglio da quattro punti di vista: principio, prestazioni, applicazione e selezione, fornendo un riferimento pratico per l'industria della lavorazione delle polveri.
Principi operativi fondamentali: classificazione dell'impatto meccanico vs. auto-rettifica aerodinamica
Mulino ACM: Frantumazione meccanica integrata e classificazione interna
Il mulino ACM, acronimo di Air Classification Mill (mulino a classificazione ad aria), è un dispositivo integrato che combina la macinazione meccanica ad alta velocità con la classificazione dinamica ad aria. Il suo principio fondamentale è la "macinazione e classificazione simultanee". Il processo si articola in tre fasi:
Primo:Il materiale entra nella camera di macinazione tramite un sistema di alimentazione dosato. Il rotore rotante ad alta velocità, i martelli o i dischi di macinazione generano potenti forze d'impatto, di taglio e di attrito, scomponendo il materiale in particelle fini.
Secondo: Il materiale frantumato sale verso la zona di classificazione grazie al flusso d'aria a pressione negativa generato da un ventilatore a tiraggio indotto. Una ruota di classificazione a frequenza variabile ruota ad alta velocità. L'equilibrio tra forza centrifuga e resistenza del flusso d'aria consente una separazione precisa delle particelle grossolane e fini.
Finalmente: La polvere fine che raggiunge la granulometria richiesta passa attraverso la ruota di classificazione e viene raccolta da un separatore ciclonico e da un depolveratore. Le particelle più grossolane vengono reintrodotte nella camera di frantumazione per una frantumazione secondaria, formando un sistema di frantumazione a circuito chiuso.
Questo design consente al mulino ACM di superare gli svantaggi dei mulini meccanici tradizionali, che seguono un processo di "macinazione prima, classificazione dopo", prevenendo così una macinazione eccessiva. Inoltre, la finezza del prodotto finito può essere controllata in modo flessibile regolando la velocità della ruota di classificazione e il flusso d'aria della ventola. Non è necessaria alcuna apparecchiatura di classificazione aggiuntiva, il che si traduce in una struttura compatta e un processo semplificato.

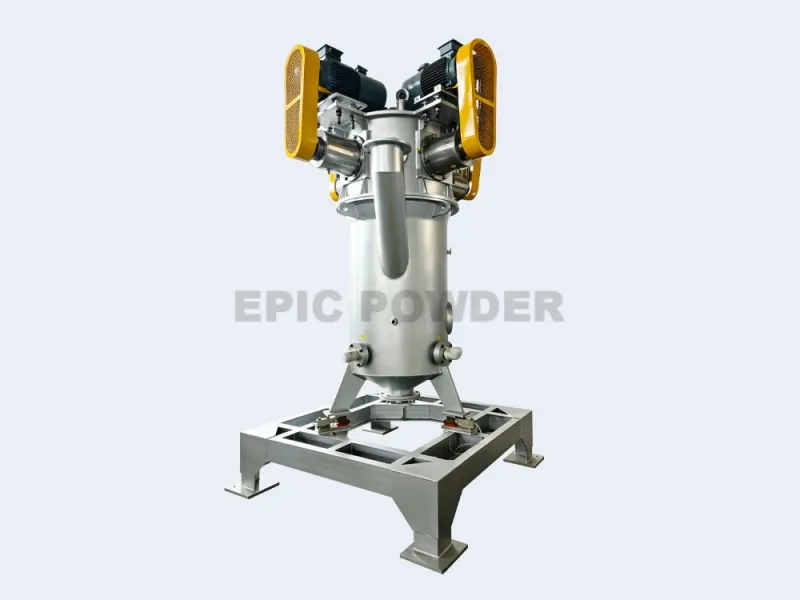

Mulino a getto d'aria: macinazione per auto-collisione di particelle azionata da flusso d'aria supersonico
Il mulino a getto d'aria, noto anche come polverizzatore a getto d'aria, è un dispositivo di macinazione a getto d'aria pura, alimentato da aria compressa o vapore surriscaldato. Il suo principio fondamentale è l'"automacinazione del materiale".
Il principio di funzionamento è il seguente:
Aria compressa purificata e essiccata viene accelerata a una velocità supersonica di 300-500 m/s attraverso un ugello Laval e iniettata nella camera di polverizzazione, fluidificando il materiale. Nella zona di convergenza del flusso d'aria ad alta velocità, le particelle di materiale accelerate si scontrano, sfregano e si sfregano tra loro, ottenendo una polverizzazione ultrafine. Il materiale polverizzato entra quindi nella zona di classificazione con il flusso d'aria. La ruota di classificazione separa e raccoglie la polvere fine di qualità desiderata. Le particelle più grossolane ricadono nella zona di polverizzazione per un'ulteriore polverizzazione.
Il principale vantaggio del mulino a getto d'aria è l'assenza di contatto con corpi macinanti meccanici. Il processo di macinazione si basa sulle collisioni naturali delle particelle, anziché sulla forza di componenti meccanici. Ciò garantisce la massima purezza della polvere, rendendolo particolarmente adatto alla lavorazione di materiali che richiedono elevata durezza e purezza. È in grado di raggiungere una macinazione ultrafine a livello submicronico o addirittura nanometrico.
ACM e confronto dei parametri chiave di prestazione del mulino a getto
I parametri prestazionali fungono da indicatori intuitivi per distinguere tra mulini ACM e mulini a getto d'aria. I due tipi di mulini differiscono significativamente in termini di intervallo di finezza, consumo energetico, efficienza produttiva, controllo della granulometria e adattabilità ai materiali. Queste differenze determinano direttamente i limiti di applicazione delle apparecchiature.
Finezza di macinazione e distribuzione granulometrica
Mulino ACM:
La gamma di finezza è concentrata a D97 = 5–75 μm, con la gamma di applicazione principale compresa tra 10 e 45 μm. Ciò rientra nella categoria di lavorazione di polveri da ultrafini a fini e può soddisfare le esigenze della maggior parte delle applicazioni di polveri di fascia medio-bassa. La ruota di classificazione integrata garantisce un'elevata precisione, con conseguente distribuzione granulometrica ristretta. La morfologia delle particelle è uniforme, senza agglomerazione evidente di particelle fini. È adatto per scenari che richiedono un'elevata uniformità granulometrica.
Mulino a getto d'aria:
Offre una gamma più ampia di finezza, con un D97 di 1–10 μm. Per alcuni materiali, è possibile ottenere una macinazione a livello submicronico (0,5–1 μm), il che la rende l'apparecchiatura ideale per la lavorazione di polveri nano e ultrafini. Produce una distribuzione granulometrica più ristretta, con superfici delle particelle lisce, elevata reattività ed eccellente disperdibilità. Soddisfa i requisiti di finezza estrema dei materiali di alta gamma.
Consumo energetico e costi operativi
Il consumo energetico è una delle differenze più significative tra i due tipi di apparecchiature. Incide direttamente sui costi di produzione di un'azienda:
Mulino ACM:
Azionato principalmente dall'energia cinetica meccanica, con un consumo energetico che varia da 7,5 a 355 kW/t. Si caratterizza per un basso consumo energetico, non risente di piccole fluttuazioni nella durezza del materiale e presenta bassi costi operativi. È adatto alla produzione continua su larga scala.
Mulino a getto d'aria:
Sfruttando l'energia cinetica del flusso d'aria ad alta pressione, questo processo richiede apparecchiature ausiliarie come compressori d'aria ed essiccatori. Il consumo energetico varia da 75 a 1.200 kWh/t. Il consumo energetico aumenta esponenzialmente all'aumentare della durezza del materiale e al diminuire della granulometria, con conseguente aumento dei costi operativi.
Compatibilità dei materiali
Adatto a materiali fragili e poco abrasivi con durezza Mohs pari o inferiore a 7, come carbonato di calcio, talco, caolino, amido, resine, pigmenti, pesticidi e additivi alimentari. Per materiali appiccicosi o termosensibili, è possibile un adattamento tramite un sistema ad aria fredda. Tuttavia, non è adatto a materiali ad alta durezza e alta abrasività (come corindone o carburo di silicio), poiché questi possono causare usura ai componenti meccanici.
Mulino a getto d'aria:
Estremamente versatile in termini di compatibilità con i materiali, è in grado di lavorare materiali con durezza Mohs da 1 a 9. Può gestire qualsiasi materiale, dai più morbidi (grafite, nerofumo) ai più duri (carburo di silicio, zirconia, micropolveri di diamante). È particolarmente adatta per materiali che richiedono elevata purezza e assenza di contaminazione da metalli (materie prime farmaceutiche, materiali per batterie, ceramiche elettroniche). Grazie all'assenza di contatto meccanico, l'usura è minima.
Controllo della temperatura e rischi di contaminazione
Mulino ACM:
La rettifica meccanica genera una piccola quantità di calore da attrito, che viene rapidamente dissipata da un flusso d'aria ad alto volume. La temperatura nella camera di rettifica viene mantenuta al di sotto dei 60 °C, rendendola adatta alla lavorazione di materiali termosensibili in generale. Tuttavia, l'usura dei componenti meccanici può causare la contaminazione da tracce di metalli. Pertanto, per materiali ultrapuri è necessario un rivestimento ceramico.
Mulino a getto d'aria:
L'espansione del flusso d'aria assorbe calore, mantenendo la temperatura della camera di macinazione al di sotto dei 50 °C. Questo processo di macinazione a bassa temperatura preserva perfettamente la struttura cristallina e l'attività dei materiali termosensibili (come aromi, vitamine e biofarmaci). In assenza di contatto meccanico durante la macinazione, la contaminazione da metalli può essere mantenuta al di sotto di 50 ppm, soddisfacendo i requisiti per materiali ad elevata purezza.
Progettazione e manutenzione strutturale: sistemi semplici e compatti contro sistemi complessi.
Mulino ACM:
Struttura compatta con ingombro ridotto. È composta da un'unità di macinazione, una ruota di classificazione, un sistema di alimentazione, un separatore ciclonico, un collettore di polveri e un ventilatore di aspirazione. Non richiede apparecchiature ausiliarie ad alta pressione, semplificando l'installazione e la messa in servizio. I componenti meccanici (rotore, martelli, ruota di classificazione) sono parti soggette a usura e facilmente sostituibili, con conseguenti bassi costi di manutenzione. La manutenzione ordinaria prevede solo controlli periodici dell'usura dei componenti e la rimozione delle polveri, con una bassa soglia operativa adatta anche agli operatori generici.
Mulino a getto d'aria:
Il sistema è complesso. Oltre all'unità di macinazione, al sistema di classificazione e al sistema di raccolta, deve essere dotato di un compressore d'aria, un serbatoio di accumulo dell'aria e un'apparecchiatura di essiccazione. La configurazione delle tubazioni è complessa, l'ingombro è notevole e l'installazione e la messa in servizio richiedono personale specializzato. Non ci sono parti meccaniche soggette a usura e l'usura dell'unità principale è minima. Tuttavia, le apparecchiature ausiliarie (compressore d'aria, ugelli) richiedono una manutenzione regolare. I costi di manutenzione e i requisiti tecnici sono relativamente elevati e il team operativo deve possedere un certo livello di competenza professionale.
Applicazioni industriali di ACM e Jet Mill: soddisfare con precisione esigenze diverse
Applicazioni principali dei mulini ACM
- Processi di lavorazione dei minerali non metallici: Polveri ultrafini convenzionali come carbonato di calcio pesante, carbonato di calcio leggero, talco, caolino e wollastonite. I requisiti di finezza variano da 325 a 2.500 mesh, con particolare attenzione alla produzione su larga scala a basso costo.
- Industria chimica: Pigmenti, coloranti, ritardanti di fiamma, resine, principi attivi farmaceutici (API) e additivi per la gomma. Queste applicazioni richiedono un'elevata uniformità granulometrica, ma non una finissima precisione.
- Prodotti alimentari e farmaceutici: Zucchero a velo, amido, erbe medicinali cinesi, additivi alimentari, eccipienti farmaceutici, ecc. Si tratta di materiali con durezza e sensibilità al calore da medie a basse, che richiedono un equilibrio tra capacità produttiva e costi.
- Nuovi materiali: Vernici in polvere, riempitivi per materie plastiche, precursori di materiali per batterie, ecc. Si tratta di processi di lavorazione delle polveri di fascia media, dove la convenienza economica è una priorità.
Principali scenari applicativi per i mulini a getto d'aria
- Nuovi materiali di alta gamma: Materiali per catodi e anodi di batterie al litio, ceramiche elettroniche, fosfori, nanotubi di carbonio, grafene, ecc. Questi materiali richiedono dimensioni delle particelle ultrafini, elevata purezza e alta dispersione.
- Prodotti farmaceutici e alimentari: Principi attivi farmaceutici (API) di alta gamma, antibiotici, biofarmaci, spezie rare e ingredienti per integratori alimentari. Questi prodotti richiedono il rigoroso rispetto degli standard per l'assenza di contaminazione da metalli e la lavorazione a bassa temperatura.
- Abrasivi ad alta durezza: Carburo di silicio, corindone, zirconia, micropolveri di diamante, ecc. Con una durezza Mohs pari o superiore a 7, questi materiali non possono essere lavorati mediante la molatura meccanica convenzionale.
- Minerali ad elevata purezza: Quarzo ad elevata purezza, allumina ad elevata purezza, carbonato di calcio nanometrico, ecc. Questi materiali richiedono gli standard più rigorosi in termini di contenuto di impurità e morfologia delle particelle.
Principi fondamentali per la selezione delle apparecchiature: scegliere in base alle esigenze, bilanciando prestazioni e costi.
Nella scelta delle attrezzature, le aziende non dovrebbero puntare ciecamente sui modelli di fascia alta. Dovrebbero invece valutare attentamente le attrezzature più adatte alle proprie esigenze, considerando cinque fattori fondamentali: caratteristiche del materiale, requisiti di finezza, capacità produttiva, budget di spesa e standard di purezza:
Situazioni in cui mulini ACM sono la scelta preferita:
Durezza Mohs del materiale < 7; finezza del prodotto finito D97 ≥ 10 μm. Elevati requisiti di capacità produttiva (> 1 t/h); budget limitato. Requisiti moderati per la contaminazione da metalli (applicazioni non ultrapure); preferenza per apparecchiature di facile manutenzione e semplici da utilizzare.
Situazioni in cui è preferibile un mulino a getto d'aria:
Durezza Mohs del materiale > 7; finezza del prodotto finale D97 < 10 μm (livello submicronico). Requisiti di assenza di contaminazione da metalli e macinazione a bassa temperatura. Produzione in piccoli lotti ad alto valore aggiunto; lavorazione di materiali di alta gamma, prodotti farmaceutici e polveri per l'industria elettronica.
ConclusioneComplementari, non sostitutivi: le soluzioni ottimali risiedono nella giusta combinazione.
Il mulino ACM e il mulino a getto d'aria non si sostituiscono a vicenda, bensì sono apparecchiature complementari nel campo della lavorazione di polveri ultrafini. Il mulino ACM, grazie ai suoi principali vantaggi quali basso consumo energetico, elevata produttività, struttura semplice e costi contenuti, domina il mercato della lavorazione di polveri da fini a ultrafini di fascia medio-alta. Il mulino a getto d'aria, grazie alla sua competitività in termini di estrema finezza, elevata purezza, macinazione a bassa temperatura e grande adattabilità ai materiali, è leader nel settore della lavorazione di polveri ultrafini, ad alta purezza e ad alta durezza.
Nel contesto dei continui progressi nella tecnologia di lavorazione delle polveri, entrambe le tipologie di apparecchiature sono soggette a una costante ottimizzazione. I mulini ACM migliorano la purezza e la finezza grazie a rivestimenti ceramici e ruote di classificazione ad alta precisione. I mulini a getto d'aria riducono il consumo energetico tramite ugelli a risparmio energetico e sistemi di controllo intelligenti. Definendo chiaramente le proprie esigenze produttive e considerando le caratteristiche del materiale e i budget di spesa, le aziende possono selezionare l'attrezzatura di macinazione più adatta.
Questo approccio massimizza l'efficienza produttiva, la qualità del prodotto e i benefici economici.
In futuro, con il rapido sviluppo di settori quali le nuove energie, la biomedicina e l'informatica, i requisiti per le polveri diventeranno sempre più stringenti. I mulini ACM e i mulini a getto d'aria sfrutteranno i rispettivi vantaggi per guidare costantemente la tecnologia di lavorazione delle polveri ultrafini verso una maggiore efficienza, una precisione più elevata e pratiche più ecocompatibili, diventando il supporto fondamentale per lo sviluppo dell'industria delle polveri.
"Grazie per aver letto l'articolo. Spero vi sia stato utile. Lasciate un commento qui sotto. Per qualsiasi ulteriore domanda, potete anche contattare l'assistenza clienti online di Zelda."
— Pubblicato da Emily Chen
“
